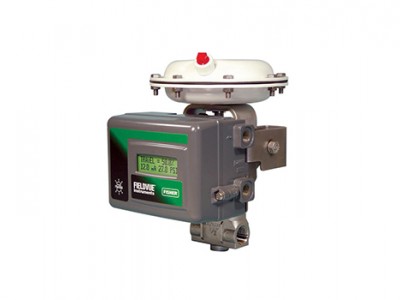

Fisher FIELDVUE DVC6200 直行程 / 角行程执行机构通用安装流程，适用于标准 NAMUR 安装，现场可直接对照操作。
一、安装前准备
工具与配件
内六角扳手、螺丝刀、扭矩扳手
过滤减压阀（气源精度≤5μm）
气源管、电缆、密封胶带
定位器本体、安装支架、磁条组件
检查条件
执行机构符合 NAMUR / VDI/VDE 3845 标准
气源压力：0.14–1.0 MPa (20–145 psig)
环境无强磁干扰，执行机构无卡涩
二、机械安装（核心步骤）
1. 安装支架固定
将定位器支架用螺栓固定在执行机构NAMUR 安装面
确保支架水平 / 垂直，无松动
2. 定位器本体安装
将 DVC6200 主体固定在支架上
保持定位器水平或垂直安装，避免倾斜
3. 磁条安装（无接触反馈关键）
直行程执行机构：磁条固定在阀杆连接件上，与定位器反馈窗口平行对齐
角行程执行机构：磁环套在执行机构转轴上，确保与定位器感应区同轴
磁条与定位器感应面间隙：1–6 mm
三、气路连接
定位器气源接口：SUPPLY 接过滤减压阀出口
执行机构接口：
单作用：OUTPUT 接执行机构气室
双作用：OUTPUT 1 / OUTPUT 2 分别接两侧气室
所有气路接头缠生料带，无泄漏
四、电路连接
两线制 4–20mA HART：
电源正极 → 端子 **+**
电源负极 → 端子 **–**
屏蔽层单端接地，避免干扰
防爆场合按防爆规范接线
五、通电通气与自动校验（必须步骤）
通气：调节过滤减压阀至设定压力
通电：检查定位器显示屏 / 指示灯正常
自动行程校验（推荐）：
用 HART 手操器 / AMS/ValveLink
执行 Auto Calibration / Setup Wizard
定位器自动走完全行程，学习零位和量程
校验成功后，检查：
4mA → 阀全关
20mA → 阀全开
中间点位线性良好
六、调试与检查
正反作用设置（必要时修改）
增益、阻尼参数优化
全行程动作无卡滞、无啸叫、无泄漏
记录阀门诊断数据（摩擦力、阶跃响应）
七、安全注意事项
防爆区必须断电、断气后操作
校验前确认阀门动作无安全风险
磁条安装方向错误会导致反馈异常
严禁在强磁环境安装
