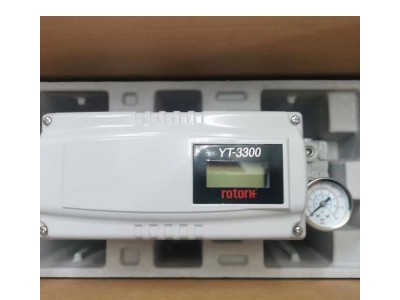

YT-3300RDN532S01(Rotork YTC 智能角行程定位器)
YT-3300RDN532S01 是 Rotork(罗托克,原韩国 YTC) 的智能型角行程电气阀门定位器,带 HART、单作用、本安防爆、阀位反馈 + 感应式限位开关,用于 0–90° 气动球阀 / 蝶阀等。
一、型号逐位解析(YT-3300RDN532S01)
YT-3300:智能定位器系列(带微处理器、自动标定、HART)
R:Rotary 角行程(0–90°,球阀 / 蝶阀)
D:Single 单作用(弹簧复位)
N:Ex ia IIC T5/T6 本安防爆(ATEX/IECEx/KCs/NEPSI)
5:4–20mA 输入 + 4–20mA 阀位反馈 + 感应式限位开关
3:HART 通讯(第 7 版)
2:气源接口 1/4"NPT;电气接口 1/2" NPT(PF/G1/2)
S01:标准型,-40℃~+60℃(T5),无特殊选项
二、核心参数(YT-3300RDN532S01)
电气与信号
输入:4–20mA DC,阻抗 250Ω
反馈:4–20mA DC 阀位输出
通讯:HART 7(可远程监控 / 标定)
限位:2× 感应式限位开关(NAMUR)
气路与执行
供气压力:1.4–7 bar(20–100 psi)
行程:0–90°(角行程)
流量:70 LPM @ 1.4MPa;耗气:≤2 LPM(怠速)
性能精度
线性度:±0.5% FS
滞后:±0.5% FS
重复性:±0.3% FS
环境与防爆
防爆:Ex ia IIC T5/T6 Ga;Ex tb IIIC T100℃ Db
防护:IP66(防尘防水)
温度:-40℃~+60℃(T5)
振动:100Hz@6G 无谐振
机械
壳体:压铸铝;重量:≈2.2kg
三、关键功能(智能型)
Auto-Cal 自动标定:一键自适应执行器行程
PID 自整定:优化控制稳定性
输出特性可选:线性、等百分比、快开、用户自定义
就地按钮:本地开 / 关 / 停、手动 / 自动切换
四、与 YT-1000RDN 的区别
YT-1000:模拟型(无芯片、无 HART、手动调零量程)
YT-3300:智能型(微处理器、HART、自动标定、精度更高、功能更强)
