威格（VEGA）压力变送器量程范围与选型参数详解
威格压力变送器以CERTEC® 陶瓷电容芯体、METEC® 金属压阻芯体、化学密封隔离三大技术为核心，覆盖 ** 微压～高压（25 mbar~1000 bar）** 全量程，精度 0.05%~0.5% FS，适配表压、绝压、差压、静压液位，满足化工、食品、制药、高压工况全场景VEGA威格。
一、核心量程总览（按测量元件 / 系列划分）
1. CERTEC® 陶瓷电容芯体（VEGABAR 82/52/86）—— 微压～中压、高精度、耐过载
量程范围：25 mbar ~ 100 bar（-1 bar ~ +100 bar，含负压 / 绝压）
最小量程：25 mbar（0.025 bar），微压测量标杆
最大过载：200 倍量程（如 25 mbar 量程可耐 5 bar 过载），抗冲击、防过压损坏
精度：0.05%~0.1% FS（标准），0.2% FS（经济型）
温度：-40℃ ~ +150℃，齐平膜片、无弹性体、耐磨损、无漂移VEGA威格
2. METEC® 金属压阻芯体（VEGABAR 83/53/87）—— 高压、耐真空、抗振动
量程范围：0.1 bar ~ 1000 bar（-1 bar ~ +1000 bar）
最小量程：0.1 bar，适合中高压稳定测量
最大过载：1.5~2 倍量程（高压型），全焊接结构、耐真空、抗温度骤变
精度：0.1%~0.2% FS
温度：-40℃ ~ +200℃，适配高压、高振动、真空工况VEGA威格

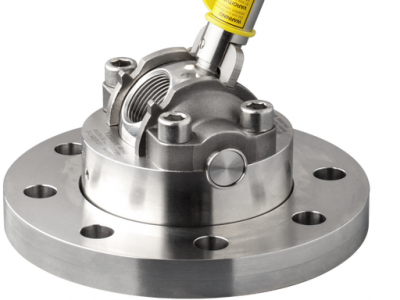

3. 化学密封隔离型（VEGABAR 81）—— 强腐蚀 / 高温 / 易结晶
量程范围：0.1 bar ~ 1000 bar
温度：-90℃ ~ +400℃（通过隔离膜片 + 传导液）
材质：316L、哈氏 C-22/C-276、钽、钛，适配强腐蚀、高温、粘稠介质VEGA威格
4. 静压液位型（VEGABAR 86/87）—— 投入式 / 侧装液位
量程：0.1 mH₂O ~ 250 mH₂O（0.01 bar ~ 25 bar）
精度：0.1% FS，陶瓷 / 金属芯体可选，适配污水、浆料、储罐液位VEGA威格
5. 电子差压（VEGADIF 85）—— 微差压 / 流量 / 液位差
差压量程：1 mbar ~ 25 bar，精度 0.05% FS，可组合两台 80 系列实现差压测量VEGA威格
二、核心选型参数（必看，直接决定适配性）
1. 测量类型（先定类型，再选量程）
表压（G）：相对于大气压，最常用（管道、储罐压力）
绝压（A）：相对于绝对真空（真空系统、蒸馏、LNG）
差压（D）：两点压力差（流量、液位差、过滤器堵塞）
静压液位（H）：液体静压力换算液位（投入式、侧装）
2. 精度等级（按需求选，不盲目追高）
超高精度（0.05% FS）：实验室、计量、微压控制（VEGABAR 82/85）
高精度（0.1% FS）：化工、制药、食品过程控制
标准精度（0.2% FS）：通用工业、水处理、暖通
经济型（0.5% FS）：简单监测、非关键回路
3. 过程连接（安装方式）
螺纹：G1/2、G1/4、NPT1/2、M20×1.5（小口径、紧凑安装）
法兰：DN15~DN100，PN16/PN25/PN40/Class150（大口径、卫生 / 高压）
卫生型：Tri-Clamp（卡箍）、DIN11851、SMS（食品 / 制药，3-A、FDA、EHEDG）
插入式 / 投入式：电缆 / 硬杆，侧装 / 顶装（储罐、水池液位）
4. 接液材质（防腐蚀，核心选型项）
表格
介质类型 推荐膜片 / 过程材质 适用芯体
水、蒸汽、中性液体 316L (1.4404/1.4435) 陶瓷 / 金属
弱酸、弱碱、一般腐蚀 316L、PTFE 涂层 陶瓷
强酸、强碱、强腐蚀 哈氏 C-22/C-276、钽、钛 金属 + 化学密封
食品 / 制药 / 无菌 316L (Ra≤0.8μm)、EPDM/PTFE 密封 陶瓷（齐平膜）
高粘度、易结晶、浆料 齐平膜片、无死角、化学密封 陶瓷 / 金属
5. 温度范围（过程 / 环境）
过程温度：
陶瓷芯体：-40℃ ~ +150℃
金属芯体：-40℃ ~ +200℃
化学密封：-90℃ ~ +400℃（高温 / 低温专用）
环境温度：-40℃ ~ +85℃（一体式），户外 / 高温车间适配
6. 电气与输出
供电：24VDC（两线制 4~20mA，主流）、3.6V 锂电池（无线 / 低功耗）
输出：4~20mA+HART、RS485/Modbus、IO-Link、脉冲、开关量
显示：背光 LCD（瞬时值、百分比、单位切换）
防爆：Ex ia IIC T6 Ga（本安，Zone 0/1/2）、Ex d IIB T6（隔爆），ATEX/IECEx 认证
7. 防护与合规
防护等级：IP67/IP68（防水防尘）、IP69K（高压热水冲洗，食品 / 制药）
安全认证：SIL 2/3（安全仪表系统）、FDA、3-A、EHEDG、CE
三、量程选型原则（避坑，保证精度与寿命）
量程预留：最大工作压力 ≤ 变送器量程的70%，预留 30% 防过载 / 波动；微压场景（<100 mbar）预留 **50%** 以上
量程匹配：
微压（<1 bar）：必选CERTEC 陶瓷芯体（VEGABAR 82），精度高、耐过载
中压（1~100 bar）：陶瓷（通用）/ 金属（振动 / 真空）
高压（>100 bar）：METEC 金属芯体（VEGABAR 83），最高 1000 bar
强腐蚀 / 高温：VEGABAR 81 化学密封，隔离膜片 + 传导液
精度区间：最佳测量区间为量程的20%~80%，此区间线性最好、误差最小
四、主流型号速配（按场景直接选）
表格
型号 芯体 量程 精度 典型应用
VEGABAR 82 陶瓷 CERTEC 25 mbar~100 bar 0.05%~0.1% FS 微压、化工、食品、高精度控制
VEGABAR 83 金属 METEC 0.1~1000 bar 0.1%~0.2% FS 高压、液压、真空、高振动
VEGABAR 81 化学密封 0.1~1000 bar 0.1%~0.2% FS 强腐蚀、高温、易结晶、粘稠介质
VEGABAR 86 陶瓷 0.1~250 mH₂O 0.1% FS 投入式液位、污水、浆料、储罐
VEGADIF 85 电子差压 1 mbar~25 bar 0.05% FS 微差压、流量、液位差、过滤器
五、选型步骤（快速落地）
确定测量类型（表压 / 绝压 / 差压 / 液位）
确定最大工作压力 / 液位，预留 30%~50%，选定量程
根据介质腐蚀、温度、粘度，选定芯体 + 材质 + 连接
确定精度、防爆、防护、输出要求
匹配对应VEGABAR 型号
