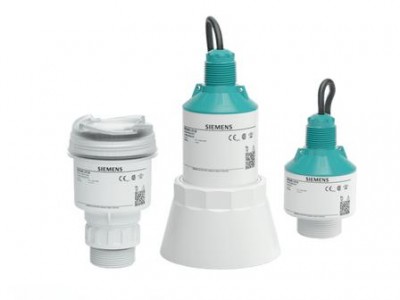

西门子雷达液位计 LR 系列产品技术介绍

西门子雷达液位计 LR 系列产品技术介绍

西门子 LR 系列雷达液位计采用FMCW（调频连续波）技术，是工业领域高精度液位测量的主流设备，以下是核心技术与产品特性解析：

一、核心技术原理

LR 系列基于 ** 调频连续波（FMCW）** 原理工作：

发射频率随时间线性变化的连续电磁波，经介质表面反射后被接收。

通过计算发射波与反射波的频率差，结合电磁波传播速度，精准计算液位高度（公式：d=2kc⋅Δf）。

不受介质温度、压力、密度变化影响，测量稳定性强。

二、产品技术规格

1. 测量性能

量程范围：0.05m~120m（不同型号覆盖不同量程，如 LR260 量程 0.05~20m，LR560 量程 0.5~120m）

精度等级：±1mm（高精度型）、±3mm（标准型）

分辨率：0.1mm

波束角：小至 4°（窄波束设计，减少容器壁和障碍物干扰）

2. 硬件结构

天线类型：

喇叭天线（适用于粉尘、蒸汽工况）

杆式天线（适用于粘稠介质、泡沫工况）

抛物面天线（适用于长量程、强粉尘工况）

材质：天线采用 316L 不锈钢、PTFE 涂层，防腐耐磨损；外壳为铸铝或不锈钢，防护等级 IP66/IP67。

3. 通信与输出

模拟输出：4-20mA（带 HART 协议）

数字通信：支持 Profibus PA、PROFINET、Modbus

报警输出：继电器输出，支持高低液位报警

三、关键技术特点

1. 抗干扰能力

内置自适应滤波算法，可消除泡沫、蒸汽、粉尘对信号的干扰。

窄波束设计减少容器壁反射，适用于复杂工况（如带搅拌的反应釜）。

2. 环境适应性

工作温度：-40℃~200℃（部分型号支持更高温度）

防爆认证：Ex ia IIC T6 Ga（本质安全型）、Ex d IIC T6 Gb（隔爆型），适配易燃易爆区域。

介质兼容性：适用于液体、浆液、固体颗粒（如粉末、颗粒料）等介质。

3. 智能功能

自校准功能：自动识别介质表面，校准零点和量程。

诊断功能：实时监测设备状态，异常时输出故障代码。

四、典型应用场景

化工行业：反应釜、储罐液位测量

水务行业：水池、水井、污水池液位监测

食品行业：液体原料、成品储罐液位测量

电力行业：脱硫塔、水箱液位监测

联络方式：15902111105
