威格液位计的过程温度、压力适配核心：按仪表类型（雷达 / 导波 / 静压）区分额定范围，结合天线 / 探头材质、过程连接、密封、散热 / 冷却、耐压结构选型，确保正常 / 极限工况（含压力冲击、温度骤变）均在额定区间内，同时匹配介质腐蚀与防爆要求。下面从核心参数、分型号适配、选型规则、特殊工况方案、调试与验证做完整解析。
一、核心概念：过程温度 / 压力的定义与边界
1. 关键参数定义
过程温度（Process Temperature）：介质直接接触探头 / 天线 / 膜片的温度（非环境温度），含正常工作、升温 / 降温、CIP/SIP、停车保温的极限温度（最高 / 最低）
过程压力（Process Pressure）：容器内介质的表压 / 绝压 / 负压，含正常压力、最大工作压力、耐压（爆破 / 泄漏）、真空度（-1 bar≈-0.1 MPa）
温度系数 / 压力漂移：温度 / 压力变化导致的测量误差，威格主流型号均内置补偿，需在额定区间内才有效
耐压等级（PN）：过程连接（法兰 / 螺纹）的额定压力，必须≥容器最大工作压力
2. 选型边界原则（必须遵守）
介质温度 / 压力全程≤仪表额定最大值、≥最小值，严禁超温 / 超压
极限工况（如高压蒸汽、高温清洗、低温液氮）必须选高温 / 高压扩展型号，不可用标准型
温度 / 压力同时超限：优先选导波雷达（VEGAFLEX）或静压双法兰（VEGADIF），非接触雷达仅适用于中温中压
二、主流型号：温度 / 压力额定参数（核心选型表）
（一）非接触雷达（VEGAPULS 61/64/66/69，80GHz/26GHz/40GHz）
表格
型号 过程温度（℃） 过程压力（bar） 天线 / 材质 适用工况
VEGAPULS 61（26GHz） -40 ~ +150 -1 ~ +40 PTFE / 不锈钢喇叭 / 棒式 常压 / 中压、常温、轻蒸汽
VEGAPULS 64（80GHz） -40 ~ +200 -1 ~ +20 PTFE 塑封、紧凑型 常温、中低压、卫生 / 小型罐
VEGAPULS 66（80GHz） -40 ~ +250 -1 ~ +100 不锈钢 / PTFE、高压密封 中高温、中高压、蒸汽 / 泡沫
VEGAPULS 69（40GHz） -40 ~ +300 -1 ~ +160 高温天线、冷却颈 高温高压、强蒸汽、反应釜
核心限制：非接触雷达天线直接暴露，高温 / 高压会衰减微波、损坏密封，超 250℃/100bar 必须加冷却 / 吹扫
（二）导波雷达（VEGAFLEX 81/82/83/86，TDR，强工况首选）
表格
型号 过程温度（℃） 过程压力（bar） 探头类型 适用工况
VEGAFLEX 81 -40 ~ +150 -1 ~ +40 缆 / 杆 / 同轴 常规、泡沫、中温中压
VEGAFLEX 82 -40 ~ +200 -1 ~ +100 不锈钢 / PTFE 高温、高压、蒸汽
VEGAFLEX 83 -196 ~ +250 -1 ~ +250 低温 / 高压专用 液氮、LNG、高压储罐
VEGAFLEX 86（旗舰） -196 ~ +450 -1 ~ +400 双密封、高温探头 极端工况：高温高压、深冷、蒸汽锅炉、反应釜
优势：微波沿探头传导，不受蒸汽 / 泡沫 / 温度压力干扰，温度压力范围最宽
（三）静压 / 差压液位（VEGABAR 82/86、VEGADIF 85）
表格
型号 过程温度（℃） 过程压力（bar） 测量元件 适用工况
VEGABAR 82（陶瓷） -40 ~ +150 -1 ~ +100 陶瓷膜片 常温、中压、洁净液体
VEGABAR 86（投入式） -20 ~ +100 0 ~ +60 缆式 / 杆式 水池、储罐、常压
VEGADIF 85（双法兰） -40 ~ +200 -1 ~ +400 金属膜片、远传 高温、高压、粘稠、易结晶
静压限制：膜片直接承压，超温会漂移、超压会破裂，高温需加散热片 / 化学密封
（四）超声波（VEGASON，仅适用于温和工况）
温度：-40 ~ +80℃；压力：-0.2 ~ +3 bar
严禁用于蒸汽、高温、高压、泡沫工况（声速漂移、信号衰减）
三、温度适配：材质、密封、散热 / 冷却方案
1. 温度区间与材质选型（接液部件）
低温（-196~-40℃，LNG / 液氮）：探头 / 天线用316L 不锈钢、蒙乃尔、哈氏合金，密封用氟橡胶、聚四氟乙烯（PTFE），避免普通橡胶脆裂
常温（-40~+150℃）：标准 PTFE/316L，通用密封，无需额外冷却
中高温（+150~+300℃）：高温 PTFE、不锈钢、陶瓷，加延长颈（散热颈）、散热片，降低电子单元温度（≤85℃）
超高温（+300~+450℃，仅 VEGAFLEX 86）：双密封结构、耐高温合金探头、强制风冷 / 水冷，电子单元完全隔离
2. 温度补偿与保护
内置PT100 温度传感器，自动补偿微波 / 压力的温度漂移，保证精度
高温工况：开启天线加热（防冷凝）、温度报警（超温停机）
深冷工况：保温伴热，防止探头结冰、介质凝固
四、压力适配：耐压结构、过程连接、密封、真空
1. 压力等级与过程连接（法兰 / 螺纹）
螺纹：G3/4、G1、NPT，耐压 **≤40 bar**，适用于低压小罐
法兰：PN16/PN25/PN40/PN63/PN100/PN160/PN250/PN400，法兰 PN 必须≥容器最大工作压力
低压（≤16 bar）：PN16/PN25
中压（16~100 bar）：PN40/PN63/PN100
高压（100~400 bar）：PN160/PN250/PN400（VEGAFLEX 86、VEGADIF 85 专用）
真空工况：-1 bar（绝压≈0），所有型号均支持，需选真空密封结构，防止泄漏
2. 密封与耐压保护
标准密封：PTFE / 氟橡胶 O 型圈，适用于中温中压
高压 / 高温：金属缠绕垫、双道密封、防爆密封，满足 Ex ia/ib、ATEX 认证
过压保护：内置过压膜片、泄压阀，防止压力冲击损坏传感器

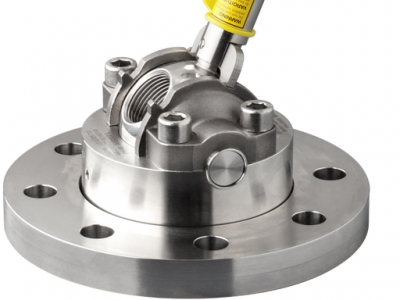

静压 / 差压：双法兰远传、化学密封（隔离膜片 + 硅油），隔离高温 / 高压 / 腐蚀介质，保护测量元件
五、特殊工况：温度 + 压力组合适配方案（直接套用）
✅ 高温 + 高压（如蒸汽锅炉、反应釜，T=250~450℃，P=100~400 bar）
首选：VEGAFLEX 86（导波雷达），温度 - 196~+450℃、压力 - 1~+400 bar，双密封、高温探头，完全穿透蒸汽
备选：VEGADIF 85（双法兰差压），加化学密封、散热片，适合粘稠 / 结晶
禁止：非接触雷达（信号衰减、密封失效）
✅ 深冷 + 低压（如 LNG、液氮，T=-196~-40℃，P≤10 bar）
首选：VEGAFLEX 83/86，低温探头、耐深冷密封，无接触无挂料
备选：VEGABAR 86（投入式，保温）
✅ 中温 + 蒸汽（T=150~250℃，P=20~100 bar，饱和蒸汽）
首选：VEGAPULS 66（80GHz）+ 吹扫 / 加热天线，或VEGAFLEX 82
调试：开启蒸汽补偿、虚假回波抑制，消除蒸汽干扰
✅ 真空 + 高温（T=200~300℃，P=-1 bar）
选型：VEGAFLEX 86、VEGADIF 85，真空密封、高温结构
注意：防止介质沸腾、闪蒸，影响测量
六、选型与调试验证要点
先确认介质最高 / 最低温度、最大工作压力、真空度、压力波动
按上表选型号，过程连接 PN≥最大压力、温度覆盖极限值
高温 > 200℃：必须加延长颈 / 散热 / 冷却，电子单元温度≤85℃
高压 > 100bar：选高压法兰、双密封、防爆认证
调试：在 PACTware 中设置温度 / 压力补偿、报警阈值、阻尼，验证极限工况下的精度与稳定性
七、总结
威格液位计温度压力适配的核心逻辑：常规工况选 80GHz 雷达（VEGAPULS 64/66）；极端高温高压 / 深冷 / 强蒸汽，必选导波雷达（VEGAFLEX 86）；粘稠 / 结晶选双法兰差压（VEGADIF 85）；严格匹配材质、密封、过程连接 PN，配合散热 / 吹扫 / 补偿，即可稳定适配全工况。
