罗斯蒙特导波雷达界面测量技术应用说明（3300/5300 系列核心）
罗斯蒙特导波雷达（GWR）界面测量，核心是时域反射（TDR）+Peak-in-Peak 峰值间算法，精准识别上层低介电、下层高介电的液 - 液分层（最典型：油 / 水），同时测总液位 + 界面液位，不受泡沫、乳化层、温度 / 压力 / 密度波动影响，是分离器、脱盐罐、缓冲罐、污油罐的首选方案艾默生。
一、核心测量原理（TDR + 界面识别）
1. 基础 TDR 原理
变送器沿金属导波杆发射纳秒级低功率微波脉冲，脉冲沿杆传播，遇到介电常数（εr）突变界面时，部分能量反射回表头，通过发射 - 反射时间差计算距离，换算液位 / 界面位置
介电常数差异是识别关键：上层低 εr（油 / 烃类，εr≈1.8~3）、下层高 εr（水 / 水溶液，εr≈80），反射信号强度差极大，易区分
2. 界面测量核心：Peak-in-Peak（峰中峰）算法（5300 专利）
常规 GWR：只能识别强反射（水），薄油层（<50mm）易被淹没、无法分辨
罗斯蒙特 5300：在水的强反射峰中，精准提取油层的弱反射峰，可测薄至 25mm（1 英寸）的上层油层，彻底解决乳化层、薄层界面测量难题
双变量输出：同时输出总液位（上层液面）、界面液位（油 / 水分层处），4-20mA+HART 双变量，无需双表
3. 关键前提条件（必须满足）
分层稳定：两种液体不互溶、密度差明显、分层清晰（油 / 水、溶剂 / 水、烃 / 酸）
介电差足够：上层 εr
无强干扰：避免导波杆接触罐壁、搅拌、强涡流、金属障碍物
二、核心技术优势（对比浮筒、电容、差压）
不受工况干扰：不受密度、温度、压力、泡沫、乳化层、蒸汽影响，无需温压 / 密度补偿，长期免标定
薄层高精度：5300 可测≥25mm 薄油层，3300≥50mm，分辨率 ±1mm，界面测量误差≤±3mm
双变量一体：单台同时测总液位 + 界面，减少仪表、布线、安装成本
强适应性：可在全浸没、带静井、旁路管、高压 / 高温、腐蚀工况使用，无活动部件、免维护
智能诊断：内置回波质量、信号强度、探头故障诊断，HART 远程监控，SIL2 安全认证
三、适用型号与探头选型（3300/5300 系列）

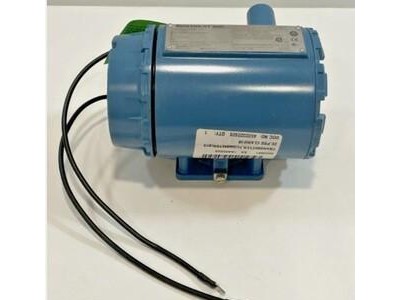

1. 核心型号
3301/3302（3300 系列）：基础型，测界面≥50mm，适合常规油 / 水、分离器、储罐
5301/5302/5308（5300 系列）：高级型，Peak-in-Peak 算法，测薄至 25mm 界面，带增强诊断、SIL2，适合脱盐罐、精细分离、薄层工况
2. 探头类型（按工况选）
表格
探头类型适用场景界面测量优势
单杆刚性（Single Rigid）清洁介质、无挂料、常压 / 中压、直装罐信号强、回波清晰，最适合标准油 / 水界面
单杆柔性（Single Flexible）长罐（>6m）、顶部安装受限、需穿人孔可弯曲、安装便捷，适合大罐 / 卧式罐
同轴（Coaxial）高扰动、泡沫、乳化层厚、易结垢屏蔽干扰、信号稳定，界面测量最优，推荐脱盐 / 分离器
双杆（Twin Rod）粘稠、易结晶、挂料介质减少挂料附着、防堵，适合污油、泥浆
3. 选型核心规则
优先同轴探头：界面测量最稳、抗干扰最强
薄层（<50mm）：必选5300 系列 + Peak-in-Peak
全浸没（顶部无气相）：单杆探头，需正确设置介电参数，消除空气间隙误差Emerson
静井 / 旁路管：内径≥50mm，开导流孔，避免气堵、液堵
四、典型应用场景（全覆盖分离工艺）
1. 炼油 / 化工：电脱盐罐、油水分离器
核心需求：精准测油 / 水界面，控制排水、防止油带水 / 水带油，保护后续设备
方案：5300 + 同轴探头，Peak-in-Peak 测薄油层，双变量输出，适配强电场、乳化层、高压工况，替代传统浮筒（易卡、维护大）
2. 油气田：三相分离器、缓冲罐、污油罐
核心需求：测原油 / 水界面，控制排油、排水，提高分离效率
方案：3302/5302，单杆 / 同轴，适配含砂、含气、温度波动，远程 HART 监控，减少现场巡检
3. 石化 / 煤化工：溶剂萃取、分层罐、废水处理
核心需求：测有机溶剂 / 水、烃 / 酸 / 碱界面，控制分层、回收溶剂
方案：5300 + 防腐探头（哈氏合金 / PTFE），耐强腐蚀，精准识别薄溶剂层
4. 特殊工况：全浸没界面（顶部无空气）
场景：罐内满液、上层全是油，测油 / 水界面
方案：单杆探头，设置上层介质介电常数，算法自动修正波速，精准识别界面，无空气间隙误差Emerson
五、安装与组态关键要点（保证精度）
1. 安装规范
安装位置：远离进料口、搅拌、出口、挡板，避免涡流、气泡干扰；导波杆垂直、不碰罐壁 / 内件
静井 / 旁路：内径≥DN50，开上下导流孔（≥φ10mm），保证介质流通，防止气堵、死区
过程连接：法兰 / 螺纹，顶部安装，探头长度≥罐深，底部预留≥100mm 盲区
2. 组态核心步骤（HART/AMS）
选择Interface 模式（界面 + 总液位双变量）
输入罐高、探头长度、上下量程
设置介电参数：上层（油，εr≈2）、下层（水，εr≈80），用仪表内置介电计算器校准
启用 Peak-in-Peak（5300），设置薄层检测灵敏度
自学习回波基线，过滤干扰、锁定油 / 水反射峰
配置输出：4-20mA 对应总液位 / 界面，HART 传输第二变量
3. 常见问题与解决
乳化层干扰：选同轴探头、提高 Peak-in-Peak 灵敏度，忽略乳化层弱信号
薄层测不到：升级 5300、启用 Peak-in-Peak，确保介电差足够
信号不稳：检查探头垂直度、静井导流、是否挂料，清洁探头、重新校准回波
六、性能指标（官方典型值）
界面测量范围：0~30m（探头长度）
最小可测上层厚度：5300→25mm；3300→50mm
界面测量精度：±3mm（稳定工况）
介质温度：-40~+200℃（标准），高温型可达 + 450℃
压力：真空～100bar
输出：4-20mA+HART（双变量）、WirelessHART、Modbus
七、总结
罗斯蒙特导波雷达界面测量，以TDR+Peak-in-Peak 专利算法为核心，解决了传统技术（浮筒、电容）在乳化、薄层、扰动工况下的测量难题，单台实现总液位 + 界面双测、高精度、免维护、强抗干扰，是油 / 水分离、脱盐、萃取等工艺的最优测量方案。
