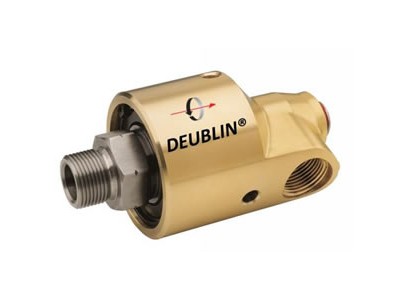

1109 系列 = Pop‑Off™脱开式单通道高速旋转接头
应用场景：加工中心、深孔钻、CNC 主轴内冷，输送切削冷却液 / MQL 微量油雾。
核心专利：Pop‑Off 脱开密封技术—— 无介质压力时密封面自动分离，允许长时间干运转，杜绝干磨烧毁密封。
二、型号编码解读 1109-038-188
1109：系列号，转子安装型、双角接触轴承、Pop‑Off 结构
038：内部结构配置代码（径向进气、标准流量腔体、G3/8 供气口）
188：转子规格：
转子螺纹：M16×1.5 LH（左旋螺纹！重点）
定位止口（Pilot）：18 mm
接口参数
静止侧供气口：G3/8"-19（BSPP）径向接口
旋转转子：M16×1.5 左旋（LH），18mm 止口定心
⚠️ 安装切记：左旋螺纹，锁紧方向和普通螺纹相反
三、额定工况参数
通道：单通道
适用介质：水基切削冷却液；MQL 油雾（≤10 bar）
最高转速：20000 RPM
冷却液最大压力：103.4 bar（1500 psi）
最高介质温度：71 ℃
推荐过滤精度：ISO4406 17/15/12，杂质≤60μm
轴承：双 ABEC7（P4 级）角接触球轴承
密封配对：碳化硅 / 碳化硅 平衡式机械密封
壳体：阳极氧化铝散热鳍片壳体
四、结构关键特点
Pop‑Off 脱开密封
停机 / 断冷却液压力，动静环分开；主轴空转不磨损密封，机床刀库换刀工况优势极大。
迷宫防尘 + 大泄放口，铁屑不易进入轴承仓
直通流道，无死角，不易堆积切屑堵塞
转子螺纹直接锁在主轴拉杆上，转子跟随主轴一起旋转（转子旋转式）
五、易混区分（现场经常搞错）
1109 系列：转子旋转型（转子装主轴，壳体固定）
1129 系列：无轴承、壳体旋转型
1121/2117：通用冷却辊、液压接头，不能用于机床主轴高速
六、常见故障与维护要点
持续渗漏冷却液
碳化硅密封面拉伤；需更换整套密封维修包。
异响、发热
冷却液含杂质进入轴承；轴承锈蚀损坏；必须保证前端过滤器完好。
安装错误高发问题
✘ 当成右旋螺纹硬拧，直接损坏转子螺纹；
✘ 止口未贴合、同轴度偏差，高速快速泄漏。
维修提示
1109 全系列可现场更换密封组件，无需整体拆除接头；维修包型号需匹配 188 后缀止口规格。
