超声波热量表的安装与使用指南
超声波热量表安装步骤
► 安装前准备
热量表应安装在干燥且易于接近的位置。安装过程中需使用专业工具，
并由专业人员更换电池。热量表既可安装在进水管道上，也可安装在
回水管道上（出厂默认进水管道安装，如需回水管道安装，请在订货
前明确说明）。安装时，请确保管道介质流向与热量表表体箭头方向
一致。
特别提醒：无论安装在进水还是回水管道，温度传感器的连接都必须
准确无误（红色标签为进水温度传感器，蓝色标签为回水温度传感器）。
热量表安装示意图
热量表进水口前必须配备过滤器，并定期进行清洗维护，以确保系统
稳定运行。安装完成后，需对暖通管道进行彻底清洗，确保无杂质进
入热量表。
热量表进回端需具备足够长度的直管段，进口前端直管段长度不应小
于管径的 8 倍，出口前端直管段长度不应小于管径的 6 倍。若热量表
安装于两条回水管线汇流处，需距离连接头（如 T 型接头）至少 10
倍管径的直管段。所有安装要求均需严格遵循相关标准。
► 正确的安装位置和方式
热量表应水平或竖直安装，确保进水管和回水管已确定，且水流方向
与热量表标识箭头方向一致。若选择竖直安装，水流必须向上。
图中 M-1 和 M-2 展示了正确的安装方式。M-1 为水平安装，M-2 为
垂直安装。在 M-2 中，热量表安装在管道下方，后端有背压，可防
止气泡影响测量精度。
图中 M-3 和 M-4 则展示了错误的安装方式。M-3 可能积存气泡，影
响测量；而 M-4，尽管也是垂直安装，但后端无背压，可能导致流体
无法完全充满管道，同样影响测量。
管道走向应尽可能水平，且截面积变化不宜过大。水平安装热量表为
佳，利于仪表正常工作。

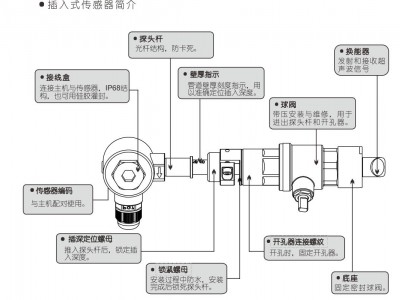

► 传感器安装注意事项
安装温度传感器时需小心，避免过度用力拽拉或扭紧螺栓，以防损坏
螺纹和密封圈。传感器安装时，热量表探头的底端应插入保护套管底
部约 5mm 处。若温度超过 100℃，需选用高温热量表探头。
为确保仪表准确度，不得剪短或加长热量表温度传感器电缆（标配 3
米）。如线长不够，请在订货前说明。
