罗托克 YTC 定位器压电阀技术原理解析

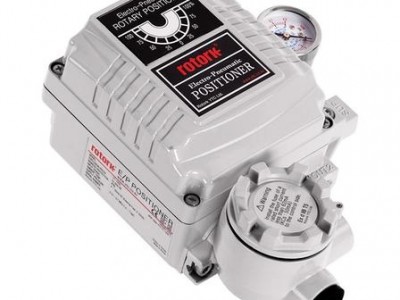

YTC（罗托克）智能定位器（YT-2500/3400/3700 系列）的核心气动转换部件是压电阀（Piezo Valve），替代传统喷嘴 - 挡板结构，基于逆压电效应实现电信号→气压信号的高速、低耗、精准转换，是其高精度、近零耗气、高可靠的核心技术基础。
一、核心物理原理：逆压电效应
压电阀的本质是压电陶瓷双晶片（压电片），利用逆压电效应工作：
压电陶瓷（PZT）在施加直流电压时，晶格发生微小形变（弯曲 / 伸缩）；电压移除，形变恢复（无磁滞、无机械磨损）。
YTC 采用双晶片结构：两片压电陶瓷反向粘结在弹性金属基底上，通电时一侧伸长、一侧收缩，整体产生可控弯曲位移（微米级），直接驱动气路阀芯 / 密封面，实现进气 / 排气 / 保压切换。
核心特性：形变与驱动电压成正比、响应时间 < 1ms、驱动电流仅 μA 级（几乎零功耗）、无电磁线圈、无机械摩擦。
二、YTC 压电阀结构（2 位 3 通微型比例阀）
YTC 定位器采用双压电阀组（充气阀 + 排气阀）+ 气动放大腔的标准结构，集成在 I/P 转换模块中：
1. 基本结构（单压电阀单元）
进气口（Supply）：接仪表气源（0.14–0.7MPa）
输出口（Output）：接气动执行机构气室
排气口（Exhaust）：通大气（消音）
压电双晶片：固定端在阀座，自由端带密封垫，控制气路通断
气动放大腔：将压电阀的微小流量放大，满足执行机构大流量需求（近零待机耗气）
2. 双阀控制逻辑（充气 / 排气 / 保压三态）
YTC 用两个独立压电阀（充气阀 PV1、排气阀 PV2） 实现闭环压力控制：
充气（阀门开大）：CPU 输出控制电压→PV1 通电弯曲，打开进气口→关闭排气口；气源进入放大腔→输出气压升高→执行机构充气、阀门开大。
排气（阀门关小）：CPU 输出控制电压→PV2 通电弯曲，打开排气口→关闭进气口；放大腔 / 执行机构气体排出→输出气压降低→阀门关小。
保压（稳定开度）：PV1、PV2 均断电，双阀密封，气路完全封闭→输出气压锁定→执行机构保持当前位置（近零耗气，待机耗气 < 0.06LPM）。
三、闭环控制流程（电→气→阀位→反馈）
压电阀是定位器闭环控制的执行枢纽，完整流程：
信号输入：4–20mA 模拟信号→A/D 转换→CPU 得到设定值（SP）
反馈采集：阀位传感器（非接触式）→实际阀位（PV）→送入 CPU
PID 运算：CPU 计算偏差（SP-PV），输出PWM 脉冲电压信号驱动双压电阀：
偏差正（开度不足）：高频驱动 PV1，快速充气
偏差负（开度过大）：高频驱动 PV2，快速排气
偏差≤±0.2% FS：停止驱动，双阀保压，稳态锁定
气动放大：压电阀输出微小气压→进入放大腔→功率放大→驱动执行机构（薄膜 / 活塞）
闭环修正：阀位实时反馈→CPU 持续微调压电阀驱动脉冲→直至偏差消除、阀位稳定
关键控制细节：PWM 比例调压
YTC 不采用连续电压，而是用高频 PWM（脉冲宽度调制） 控制压电阀：
脉冲占空比决定充气 / 排气的平均流量：占空比越大，充气 / 排气越快
微秒级脉冲切换，实现连续比例气压输出（非开关式），精度达 ±0.5% FS，无振荡、无过冲
四、YTC 压电阀核心技术优势（对比喷嘴 - 挡板）
1. 能耗与节能（最大差异）
压电阀：待机零耗气、动作按需供气，总耗气量比喷嘴 - 挡板降低90% 以上，大幅节省仪表空气、减少空压机负荷。
喷嘴 - 挡板：恒流排气，待机持续耗气（1–3LPM），能耗高、易受气源波动影响。
2. 响应速度与精度
压电阀：响应时间 **<1ms**，无机械滞后、无摩擦，PID 调节更灵敏，适合高频调节、快速开关工况。
喷嘴 - 挡板：响应慢（几十 ms），存在机械间隙、摩擦，易受污染、振动影响，精度与稳定性差。
3. 可靠性与抗污染
压电阀：无运动摩擦件、无喷嘴小孔堵塞风险，抗粉尘、抗油雾、抗振动（6G），寿命 > 1000 万次，免维护周期长。
喷嘴 - 挡板：喷嘴孔径极小（φ0.1–0.3mm），极易被杂质堵塞，需频繁维护、过滤精度要求极高（<5μm）。
4. 安全与防爆
压电阀：无电磁线圈、无火花、驱动电流 μA 级，天然适合本安 / 隔爆（Ex ia/Ex d），SIL2 认证，适配 0/1 区危险工况。
喷嘴 - 挡板：有力矩马达线圈，需复杂防爆设计，功耗高、电磁干扰风险大。
五、YTC 压电阀在不同系列的应用差异
表格
系列 压电阀配置 核心优化 适用工况
YT-2500 基础双压电阀 标准 PWM 控制、基础保压 常规工况、预算敏感
YT-3400 高精度压电阀 自适应 PWM、NE107 诊断、快速重启 高危、需远程诊断
YT-3700 旗舰级压电阀 极温耐受（-55℃）、抗强振、ESD 级响应 ESD、极温、强腐蚀、关键回路
六、常见故障与原理关联
阀位振荡：PWM 参数异常→压电阀频繁开关→气压波动；解决：重新 Auto-Tune PID、优化占空比
无法保压：压电阀密封面磨损 / 杂质→漏气；解决：清洁阀座、更换压电阀模块
响应慢：气源压力不足 / 过滤不良→压电阀驱动力不足；解决：检查气源、更换过滤器
总结
YTC 压电阀以逆压电效应 + 双阀 PWM 控制为核心，实现了电 - 气转换的高速、低耗、高精度、高可靠，彻底解决传统喷嘴 - 挡板的耗气、堵塞、滞后痛点，是罗托克 YTC 智能定位器成为行业标杆的核心技术支撑。
