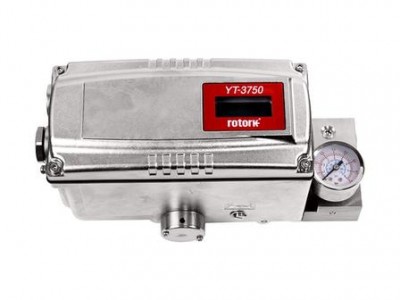

罗托克（YTC）气动阀门定位器（核心为YT-1000/1200（气 - 气 / 电 - 气）、YT-3300/3400（智能压电式））的气路，核心分喷嘴 - 挡板式（传统机械型）与压电阀式（智能型）两大技术路线，下面从气路模块组成、结构原理、单 / 双作用切换、气路流程、关键技术细节完整解析。
一、气路核心模块（通用基础）
所有罗托克定位器气路均由 5 大功能模块串联，实现气源→过滤→信号转换→功率放大→执行器输出→反馈闭环：
气源输入与过滤模块
接口：1/4" PT/NPT，气源压力0.14~0.7 MPa（1.4~7 bar），标准工作压力0.4~0.6 MPa
内置5μm 精密过滤器，滤除杂质、水、油，保护喷嘴 / 压电阀、膜片
稳压 / 限流：保证进入 I/P 转换或喷嘴 - 挡板的气源稳定、流量可控
电 - 气（I/P）/ 气 - 气信号转换核心
机械型（YT-1000/1200）：力矩马达 + 喷嘴 - 挡板，将 4~20mA 电信号（或 3~15psi 气信号）转为先导背压信号
智能型（YT-3300/3400）：压电阀阵列（供气阀 + 排气阀），微电流驱动压电晶片形变，直接控制气路通断，无机械磨损、低耗气
气动功率放大（中继 / 继动器）
先导背压→驱动放大阀芯 / 膜片，将小流量先导气放大为大流量、高压输出气，满足执行器快速动作需求
内置溢流 / 背压平衡结构，保证输出压力稳定、无振荡
执行器输出与切换模块
单作用（弹簧复位）：1 路输出（OUT1），配合弹簧实现开 / 关
双作用（无弹簧）：2 路输出（OUT1/OUT2），分别进执行器上下气室，双向驱动
内置正 / 反作用切换孔 / 旋钮，无需改接线 / 气路，快速切换动作方向
阀位反馈与闭环气路
机械型：反馈连杆 + 凸轮，带动挡板 / 杠杆位移，形成力矩 / 力平衡闭环
智能型：霍尔 / 磁阻角度传感器，将阀位转为电信号，CPU 闭环控制压电阀
二、传统机械型（YT-1000/1200）：喷嘴 - 挡板气路结构（核心解析）
1. 核心气路组件（机械结构）
力矩马达（I/P 转换）：线圈 + 永久磁铁，4~20mA 电流→产生电磁力→驱动挡板绕支点偏转
喷嘴 - 挡板副（先导级）：固定喷嘴 + 可动挡板，间距变化→喷嘴背压（Pn）线性变化（间距小→背压高；间距大→背压低）
功率放大器（继动器）：膜片 + 阀芯 + 平衡弹簧，背压 Pn 推动膜片→阀芯移动→气源（Supply）→输出（OUT），实现压力放大（1:1 压力跟随，流量放大）
反馈机构（凸轮 + 反馈弹簧）：阀杆位移→凸轮转动→反馈弹簧拉力变化→挡板复位，形成力矩平衡闭环
2. 单作用（弹簧复位）气路流程（正作用：信号↑→输出↑→阀门开）
气源（0.4~0.6MPa）→过滤→进入功率放大器的气源腔（Supply）
4~20mA 信号↑→力矩马达吸力↑→挡板靠近喷嘴→喷嘴背压 Pn↑→推动放大器膜片上移→阀芯打开输出通道（OUT1）→气源进入执行器上气室
执行器推杆下移→带动反馈连杆→凸轮转动→反馈弹簧被拉伸→产生反向力矩，拉动挡板远离喷嘴
当电磁力矩 = 反馈弹簧力矩时，挡板平衡、喷嘴背压稳定、输出压力稳定→阀门定位在对应开度
信号↓→挡板远离喷嘴→背压↓→放大器阀芯下移→输出通道关闭、排气通道打开→执行器上气室排气→弹簧复位→阀门关
3. 双作用气路结构（无弹簧，双向驱动）
增加第二路放大输出（OUT2）与反向喷嘴 / 阀芯
信号↑→OUT1 供气、OUT2 排气→执行器 A 腔进气、B 腔排气→阀门开
信号↓→OUT2 供气、OUT1 排气→执行器 B 腔进气、A 腔排气→阀门关
气路内置平衡切换孔，通过堵头 / 拨杆，一键在单 / 双作用、正 / 反作用间切换，无需改气路
4. 关键气路技术特点（机械型）
力 / 力矩平衡原理：闭环稳定，定位精度 **±0.5%~±1%**，重复性好
低空气消耗：稳态仅排气微量（喷嘴泄漏），耗气量 < 500L/h
抗污染能力一般：喷嘴孔径小（φ0.15~0.2mm），易堵塞，必须保证气源洁净（前端加过滤减压阀）
正 / 反、单 / 双快速切换：机械结构，现场调试便捷
三、智能压电型（YT-3300/3400）：压电阀阵列气路结构（新一代）
1. 核心气路组件（无机械喷嘴 - 挡板）
压电微阀阵列：2 组（供气阀 PV1、排气阀 PV2），压电晶片加电→微小形变→阀片开启 / 关闭，控制气路通断
微处理器控制：CPU 接收 4~20mA + 阀位反馈→PID 运算→输出脉冲驱动压电阀，精确控制输出压力
集成流量放大 / 稳压腔：压电阀输出小流量先导气→进入放大腔→推动膜片→大流量输出至执行器，保证响应速度
2. 气路控制原理（数字式闭环）
气源→过滤→稳压→进入压电阀组的公共气源端
CPU 比较设定值（SV）与阀位反馈值（PV）：
偏差 > 0（需开阀）：打开 PV1（供气）、关闭 PV2（排气）→输出压力↑→执行器动作
偏差 < 0（需关阀）：打开 PV2（排气）、关闭 PV1（供气）→输出压力↓→执行器复位
偏差 = 0：PV1/PV2 均关闭→输出压力锁定，稳态零耗气（核心优势）
单 / 双作用：通过软件组态切换，无需机械改气路；支持线性、等百分比、快开等流量特性
3. 压电气路核心优势（对比机械喷嘴 - 挡板）
零稳态耗气：定位后无排气，节能 90% 以上，适合偏远 / 无气源工况
抗污染强：无微小喷嘴，压电阀流道大，不易堵塞，可靠性高
响应快、精度高：压电动作时间 < 10ms，定位精度 **±0.2%~±0.5%**
无机械磨损：寿命长，维护量低
智能诊断：内置气路压力监测，可诊断气源压力低、气路泄漏、执行器卡涩
四、气路关键技术细节与调试要点
1. 气源压力要求（气路稳定前提）
最小工作压差：气源压力 ≥ 输出压力 + 0.1 MPa（1 bar），否则放大器 / 压电阀无法稳压、输出波动
推荐气源：0.4~0.6 MPa，过滤精度≤5μm，无油无水
2. 正 / 反作用切换（气路逻辑）
机械型（YT-1000）：翻转反馈凸轮、切换堵头 / 拨杆→改变反馈力矩方向→信号↑→输出↓（反作用）
智能型（YT-3300）：软件组态 “正 / 反作用”，无需动气路
3. 单 / 双作用气路切换
机械型：打开 / 关闭气路堵头，切换输出通道（单作用只用 OUT1；双作用接 OUT1/OUT2）
智能型：组态选择 “Single-acting/Double-acting”，自动分配两路输出
4. 气路故障排查（常见问题）
输出压力不稳 / 振荡：气源压力波动、喷嘴堵塞、反馈弹簧松动、放大器膜片破损
不动作：气源压力不足、压电阀损坏、力矩马达线圈断路、气路堵塞
泄漏：密封件老化、阀芯磨损、压电阀密封不良
五、两大气路技术对比（选型参考）
表格
技术路线 喷嘴 - 挡板（YT-1000/1200） 压电阀（YT-3300/3400）
核心结构 力矩马达 + 喷嘴 - 挡板 + 机械放大器 压电阀阵列 + 数字放大 + CPU 控制
稳态耗气 低（约 500L/h） 零耗气
定位精度 ±0.5%~±1% ±0.2%~±0.5%
抗污染 一般（易堵喷嘴） 强（无微小喷嘴）
响应速度 中等 快（<10ms）
维护 定期清洁喷嘴、换膜片 几乎免维护
适用场景 常规工况、预算有限 节能、高精度、恶劣工况、智能诊断需求
